3. Aufbau des Bildschirms

Das Programm kesa-aladin präsentiert sich auf dem Bildschirm mit drei Fenstern, dem Steuerfenster oben, dem Eingabefenster links unten und dem
Grafikfenster rechts unten.

3.1. Das
Steuerfenster

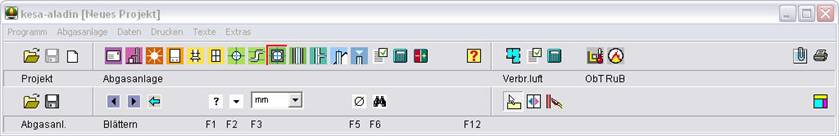

Dieses ist das zentrale Fenster für die Steuerung von kesa-aladin. Es enthält die Menüleiste (das Hauptmenü) und zwei waagerechte Symbolleisten mit bunten Schaltflächen, über die Sie die Formulare für die Dateneingabe erreichen. Wenn Sie das Steuerfenster schließen indem Sie auf das Kreuz rechts in der Titelleiste des Fensters klicken, beenden Sie das Programm kesa-aladin.

Steuerfenster

Abbildung 10 – Das Steuerfenster mit Hauptmenü und Symbolleisten mit Schaltflächen

3.1.1. Das Hauptmenü

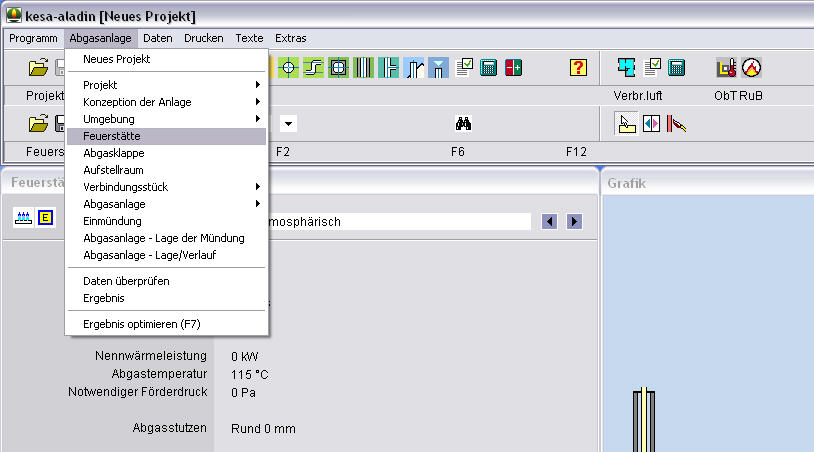

Das Hauptmenü aktivieren Sie dadurch, dass Sie auf einen Hauptmenüeintrag klicken, zum Beispiel auf Abgasanlage. Dann klappt ein Menüfenster auf, in dem Sie aus mehreren Menüpunkten den gewünschten auswählen können, zum Beispiel Feuerstätte. Sobald Sie auf den Menüpunkt klicken, wird das zugehörige Formular aktiviert.

Menuefenster

Abbildung 11 – Das Menüfenster mit dem Menü Abgasanlage.
Die kleinen Dreiecke am rechten Rand des Menüfensters zeigen an, dass diesem Menüpunkt noch weitere Menüpunkte untergeordnet sind.

3.1.2. Die Schaltflächen des
Steuerfensters

Die Schaltflächen des Steuerfensters sind mit Symbolen gekennzeichnet und in zwei Zeilen, einer oberen und einer unteren Symbolleiste, angeordnet. Jede Symbolleiste wiederum ist durch senkrechte Teilstriche in mehrere Gruppen eingeteilt. Die obere Symbolleiste enthält die folgenden Schaltflächen:

3.1.2.1.
Obere Symbolzeile / erste Gruppe – Projekt neu, lesen, speichern

SB_Neu  Neues Projekt starten

SB_Open  Projektdaten lesen (bereits gespeichertes Projekt aufrufen)

SB_Save  Projektdaten speichern

3.1.2.2.
Symbolzeile 1 – Abschnitt 2

SB_Ab_Pro  Projekt

Auswahl des Formulars Projekt. Dort werden Adressat, Betreiber / Bauvorhaben / Standort, zuständiger Bezirksschornsteinfegermeister, Bemerkungen zum Projekt angegeben.

SB_Ab_Kon  Konzeption der Anlage

Auswahl des Formulars Konzeption der Anlage. Einfach- oder mehrfach belegte Abgasanlagen, Lage / Verlauf der Abgasanlage, planmäßige Betriebsweise (Unterdruck oder Überdruck), Luftversorgung, Anzahl der Abschnitte und zusätzliche Komponenten (Kopfventilator, Verlängerung, Abgasschalldämpfer, Nebenluftvorrichtung usw.)

SB_Ab_Umg  Umgebung

Auswahl des Formulars Umgebung. Aufstellort mit der geodätischen Höhe, Strömungstechnische Sicherheitszahl, Korrekturfaktor (für fehlende Temperaturbeharrung), Außenlufttemperaturen und Umgebungslufttemperaturen.

SB_Ab_Wer  Feuerstätte

Auswahl des Formulars Feuerstätte. Hersteller und Typ, Abgaswerte, Kennlinien, Wärmetauscher usw.

SB_Ab_WAK  Abgasklappe

Auswahl des Formulars Abgasklappe.

SB_Ab_AR  Aufstellraum

Auswahl des Formulars Aufstellraum. Nutzungseinheit, Zuluft, Abluft, soweit diese für die Berechnung der Abgasanlage (nicht der Schutzziele 1 oder 2) von Bedeutung sind.

SB_Ab_VerB  Verbindungsstück Bauart

Auswahl des Formulars Verbindungsstück Bauart. Hersteller, Typ, Querschnitt, Ummantelung, Abgasrohr und Luftrohr, Ringspalt für das Verbindungsstück.

SB_Ab_VerG  Verbindungsstück Abmessungen

Auswahl des Formulars Verbindungsstück  – Abmessungen. Wirksame Höhe, gestreckte Länge, Widerstände für das Verbindungsstück.

SB_Ab_SchB  Abgasanlage – Bauart(senkr. Teil)

Auswahl des Formulars Abgasanlage – Bauart

 SB_Ab_SchG  Abgasanlage – Abmessungen(senkr. Teil)

 Auswahl des Formulars Abgasanlage – Abmessungen

SB_Ab_Kno  Arbeitsblatt Einmündung

Auswahl des Formulars Einmündung

SB_Ab_Verlauf  Arbeitsblatt Verlauf

(senkr. Teil)

Auswahl des Formulars Abgasanlage – Verlauf

SB_Ab_LagMue  Arbeitsblatt Lage der Mündung

(Abgasanlage senkr. Teil)

Auswahl des Formulars Abgasanlage – Lage der Mündung

SB_Check  Abgasanlage / Daten überprüfen.

Es wird geprüft, ob die für die Abgasanlage eingegebenen Daten fehlerfrei sind. Diese Überprüfung können Sie auch mit der Tastenkombination Strg-F8 durchführen. Es öffnet sich ein Formular mit einer Liste von Fehlerhinweisen und Warnungen.

SB_Calc  Abgasanlage / Berechnung durchführen.

Das Ergebnis für die Abgasanlage wird berechnet. Statt auf die Schaltfläche zu klicken, können Sie die Berechnung auch mit Taste F8 durchführen. Wenn die Berechnung fehlerfrei durchgeführt werden konnte, öffnet sich ein Formular mit dem Ergebnis der Berechnung. Andernfalls öffnet sich ein Formular mit einer Liste von Fehlerhinweisen und Warnungen. Siehe xxx.

Falls das Ergebnis berechnet wurde, wird die Schaltfläche mit einem grünen oder roten Punkt versehen, je nachdem, ob das Ergebnis ok oder nicht ok ist:

SB_CalcOK (Ergebnis ok) oder SB_CalcNOK (Ergebnis nicht ok).

Berechne Abgasanlage (F8), Berechne Verbrennungsluft (F9)

SB_Opti  Ergebnis optimieren (F7)

3.1.2.3.
Symbolzeile 1 – Abschnitt 3

SB_Ab_Lvb  Programm-Modul Verbrennungsluft.

Luftverbund / Aufstellraum / Heizraum.

SB_Check  Verbrennungsluft / Daten überprüfen.

Es wird geprüft, ob die für den Verbrennungsluftnachweis eingegebenen Daten fehlerfrei sind. Diese Überprüfung können Sie auch mit der Tastenkombination StrgF9 durchführen. Es öffnet sich ein Formular mit einer Liste von Fehlerhinweisen und Warnungen.

SB_Calc  Verbrennungsluft / Berechnung durchführen.

Das Ergebnis für den Verbrennungsluftnachweis wird berechnet. Statt auf die Schaltfläche zu klicken, können Sie die Berechnung auch mit Taste F9 durchführen. Wenn die Berechnung fehlerfrei durchgeführt werden konnte, öffnet sich ein Formular mit dem Ergebnis der Berechnung. Andernfalls öffnet sich ein Formular mit einer Liste von Fehlerhinweisen und Warnungen.

Falls das Ergebnis berechnet wurde, wird die Schaltfläche mit einem grünen oder roten Punkt versehen, je nachdem, ob das Ergebnis ok oder nicht ok ist:

SB_CalcOK (Ergebnis ok) oder SB_CalcNOK (Ergebnis nicht ok).

SB_Opti  Ergebnis optimieren (F7)

Symbolzeile 1 – Abschnitt 4

SB_Ab_ObT  Oberflächentemperaturberechnung
von Bauteilen (aus oder mit brennbaren Baustoffen) nach DIN 18160-1 (2001)

SB_Ab_RUB  Rechnerischer
Nachweis der Rußbrandbeständigkeit eines mehrschaligen Stahlschornsteins nach IVS-Richtlinie 106

3.1.2.4.
Symbolzeile 1 – Abschnitt 5

SB_Bem  Bermerkungen bearbeiten

SB_Print  Drucken

3.1.2.5.
Symbolzeile 2 – Abschnitt 1

SB_GoNext  Blättern (zum nächsten Formular)

SB_GoPrev  Blätternm (zum vorhergehenden Formular)

SB_WebNext  Blättern (zum nächsten Formular, s. Internet)

SB_WebPrev  Blättern (zum vorhergehenden Formular, s. Internet)

3.1.2.6.
Symbolzeile 2 – Abschnitt 2

SB_F1Hilfe  F1-Taste: Hilfe, Informationen

SB_F2SubAbla  F2-Taste: Unterformular öffnen

SB_F2Dropdown  F2-Taste: Auswahlliste öffnen

SB_F4SperreAus  F 4-Taste: Autoberechnung
Ein/Aus, Eingabe entsperren

SB_F4SperreEin  F 4-Taste: Autoberechnung
Ein/Aus, Eingabe sperren

SB_F4WerzAuto  Strg F4: Alle Werte automatisch berechnen

SB_F5Alter2  Umschalttaste
für Eingabewerte (Eingabe Feuerungswärmeleistung oder Wirkungsgrad)

SB_F5Alter1  Umschalttaste
für Eingabewerte (Eingabe Feuerungswärmeleistung oder Wirkungsgrad)

SB_F5FilterAus  Filter für Feuerstätten (F5)

sb_f5filterein  Filter für Feuerstätten gesetzt (F5)

SB_Search  Feuerstätten suchen (F6)

SB_F5ListeFav  Favoritenliste hinterlegt

SB_F5E2BZuord Zuordnung (Zusammenfassung)
von gleichen Bauteilen (F 6)



3.1.2.7.
Symbolzeile 2 – Abschnitt 3

SB_Hints  Hinweise in der Grafik anzeigen oder verbergen

SB_Spiegel  Grafik spiegeln

SB_GrafMark  Aktive Bauteile markieren Ein / Aus

SB_GrafNum  Nummern in der Grafik anzeigen / verbergen

SB_Align  Fenster ausrichten

SB_HaBu  Handbuch öffnen

SB_Detailwerte Detailwerte einer Berechnung einerm Abgasanlage aufrufen

SB_PrinterSet Drucker einrichten

SB_Reset  Diese Einstellungen als Vorgaben für neue Projekte verwenden

SB_Info  Info-Buttons und Zulassungs-Button für die Hersteller

Fragezeichen Wo finde ich… (F12)

Warnung Information, Warnung

3.2. Das
Eingabefenster

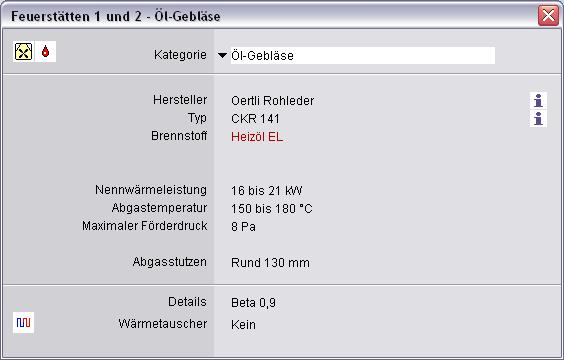

Das Haupt-Eingabefenster liegt im linken Bereich des Bildschirms und dient der Eingabe der Daten für das aktuelle Projekt. Hier als Beispiel mit dem Formular Feuerstätte für die Eingabe der Feuerstättendaten:

Abbildung 12 – Das Eingabefenster mit dem Formular Feuerstätte

Hinweis

Die Pictogramme (kleine Sinnbilder) links oben in den Formularen dienen dazu, die eingegebenen Daten zusammenfassend zu charakterisieren. Anhand der Pictogramme lässt sich schnell (ohne Text lesen zu müssen) erkennen, ob die Eingabedaten korrekt gewählt sind. Im obigen Beispiel kennzeichnen die Pictogramme

WKat_GEBL BST_Oel

eine Feuerstätte mit Gebläse für den Brennstoff Heizöl. Eine Übersicht über die in kesa-aladin verwendeten Pictogramme finden Sie im Querverweis.

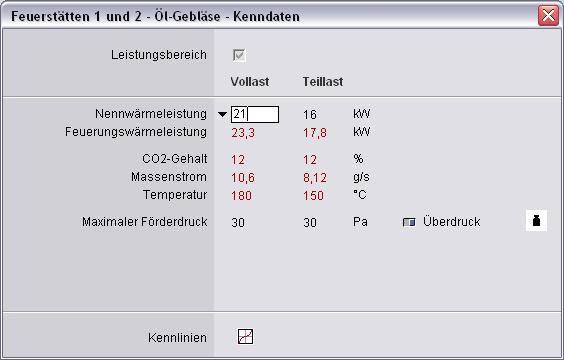

Von den Formularen im Haupt-Eingabefenster verzweigen Unterformulare in weiteren Eingabefenstern, die von bestimmten Positionen aus mit der Taste F2 erreicht werden können. Zum Beispiel gelangt man an den Positionen NennwärmeleistungAbgastemperatur oder Notwendiger Förderdruck zum Untereingabeformular Feuerstätte – Kenndaten, wo die Kenndaten der jeweiligen Feuerstätte im Detail angegeben sind:

Abbildung 13 – Formular Feuerstätte – Kenndaten

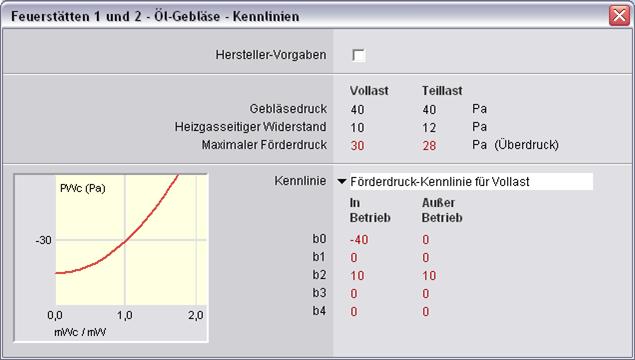

Von dort wiederum kommt man an der Position Kennlinien mit Taste F2 zum Unterformular Kennlinien, in welchem die Kennlinien der jeweiligen Feuerstätte dargestellt sind:

Abbildung 14 – Formular Feuerstätte – Kenndaten – Kennlinien

3.3. Das
Grafikfenster

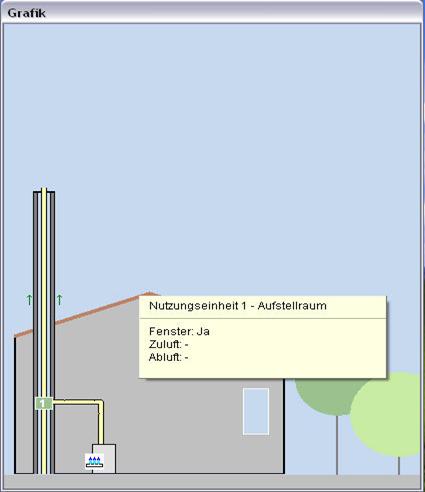

Das Grafikfenster dient als optische Unterstützung bei der Eingabe der Berechnungsdaten und somit bei der Durchführung einer Berechnung. Es ist eine schematische Darstellung und daher nicht ein exaktes Abbild der tatsächlichen Abgasanlage.

Mit Hilfe der Grafik lässt sich das Programm kesa-aladin auch steuern. So öffnet sich z. B. durch ein Doppelklick auf ein Bauteil die dazugehörige Eingabemaske. Weitere Möglichkeiten der Nutzung der Grafik erhalten Sie über das Kontextmenü (Klicken mit der rechten Maustaste auf ein Bauteil in der Grafik).

Grafikfenster

Abbildung 15 – Das Grafikfenster

Das Eingabefenster (links) und das Grafikfenster (rechts) sowie alle Fenster, die zusätzlich geöffnet wurden, lassen sich unabhängig voneinander auf dem Bildschirm verschieben. Beim Verschieben des Steuerfensters oder beim Klicken auf die Schaltfläche  SB_Align werden alle Fenster wieder in ihre angestammten Positionen verschoben.

3.4. Bedienung mit Tastatur / Maus

Das Programm kann mit der Maus und mit der Tastatur bedient werden.

Tastenbelegungen:

F1     Kontexthilfe (auf die aktuelle Position bezogene Hilfe)

F2     Listen oder Unterformulare öffnen und schließen

F3     Maßeinheiten ändern

F4     Eingabefelder entsperren bzw. automatische Berechnung aktivieren oder deaktivieren

F5     Verschiedenes, hängt von der aktuellen Position ab, zum Beispiel Listenauswahl, Listen kopieren, Umschalten der Eingabemöglichkeit

F6     Zuordnung von Bauteilen (gleiche Bauteile), Suchfunktionen (Feuerstätten)

F7     Ergebnis optimieren

F8     Berechnung der Abgasanlage durchführen (Strg-F8 Abgasanlage Checkliste)

F9     Verbrennungsluftberechnung durchführen (Strg-F9 Verbrennungsluft Checkliste)

F10   Hauptmenü aktivieren

F12   Wo finde ich… (Hilfestellungen)
